Linee tecnologice del vuoto

Linea del vuoto è destinata all’applicazione di tutta una serie di rivestimenti (protettivi e decorativi, rinforzanti, ottici) usando metodi combinati nel regime automatico.

Preventivo

Le particolarità dell’impianto sono:

- presenza del modulo della preparazione preliminaria della sorse ionica permette di formare dei rivestimenti dalle alte proprietà fisiche e chimiche;

- eccezione del caricamento periodico nella camera di lavoro riduce notevolmente la presenza delle impurità e formazione di rivestimenti omogenei, ed anche sostanzialmente aumenta il rendimento dell’impianto;

- possibilità di controllo dello spessore dei rivestimenti nel regime di deposizione e visualizzazione della caratteristica spettrale sullo schermo del computer.

Caratteristiche tecniche delle linee technologiche a vuoto

Numero delle camere - 3 - 7.
Dimensioni dei supporti:
larghezza – fino a 3000 mm
lunghezza – fino a 4000 mm
Numero dei magnetron - 2 - 7.
Numero di sorgenti ioniche - 1 - 3.
Durata del ciclo - da 60 sec.
Potenza dell’unità di alimentazione del magnetron - 10 - 70 kW

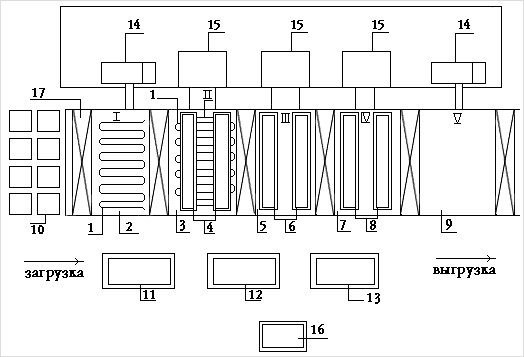

Indicazioni:
1. Riscaldatore
2, 3, 5, 7, 9. Camera
4. Sorgente ionica
6,8. Magnetron
10. Articolo
11, 12. Banchi di alimentazione
13. Banco di controllo
14. Sistema del prevuoto
15. Sistema di alto vuoto
16. Banco di comando
17. Chiusura
I - V. Camere
